EEPROMを使用してスタンドアロンで使用する

EZ-USB FX2はPCからファームウエアをダウンロードして使用することも出来ますが、EEPROMにファームウエアを格納しておき、パワーオンでFX2の内蔵ＲＡＭにローディングして使用することも出来ます。
FX2の内蔵RAMは8Kbyteありますので、使用するEEPROMも8Kbyteで24LC64と呼ばれるI2CインターフェイスのEEPROMを使用します。

ファームウエアをEEPROMから起動するには、EEPROMの先頭バイトが0xC2にする必要があります。
（EEPROMに書き込むためのiicファイルを作成するツール「Hex2Bix.exe」のパラメータに「-F 0xC2」を追加します。）
（junさんからご指摘いただきました。ありがとうございます。）

MINI FX2

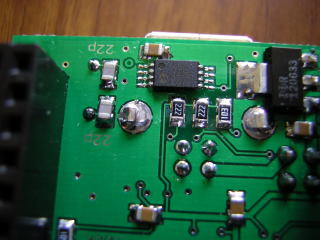

MINI FX2は標準でTSSOPタイプの24LC64を搭載しています。PROMと書かれたジャンパピンをショートさせることでEEPROMが有効になります。

FX2 USB 2.0

FX2 USB 2.0はEEPROMを搭載していませんので、外付けになります。

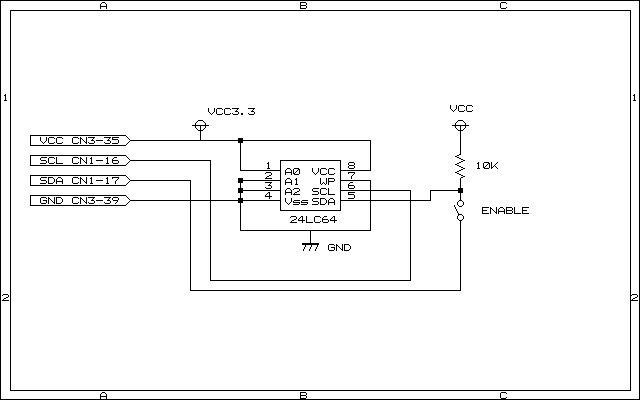

このように外部にEEPROM(24LC64)を接続します。

EEPROMの書き込み

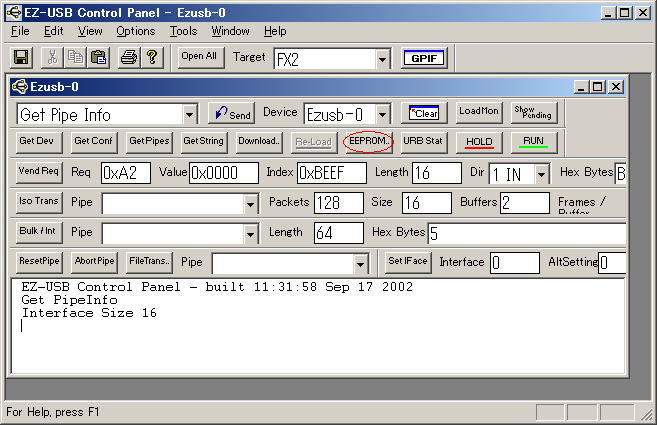

「スタート->すべてプログラム->Cypress->USB->EZ-USB Control Panel」からEZ-USBのコントロールパネルを起動します。画面の上部中央にあるTagetが「FX2」になっていることを確認してください。

「EEPROM..」ボタンを押すとファイル選択画面が表示されるので、書き込むイメージファイル(iicファイル）を指定することにより行います。

このiicファイルはCypressの提供するツール C:\Cypress\USB\Bin\hex2bix.exe を使用して行います。起動方法はＤＯＳ窓で"hex2bix -I fw.hex -F 0xC2"のように-IオプションをつけてHEXファイルを指定します。これでfw.iicファイルが得られます。

＜一度書き込んだＥＥＰＲＯＭに再度ＦＷを書き込む＞

一度ブート用（１バイト目が0xC2)に書き込んだＥＥＰＲＯＭに対して、再度コントロールパネルを使用して書き込むことが出来ません。

対処方法とは、コントロールパネルが認識できるようにFX2を起動します。（MINI FX2の場合はPROMのジャンパピンを外します）

コントロールパネルから
C:\Cypress\USB\Examples\FX2\Vend_Ax\Vend_Ax.hex
をダウンロード(Downloadボタン)します。

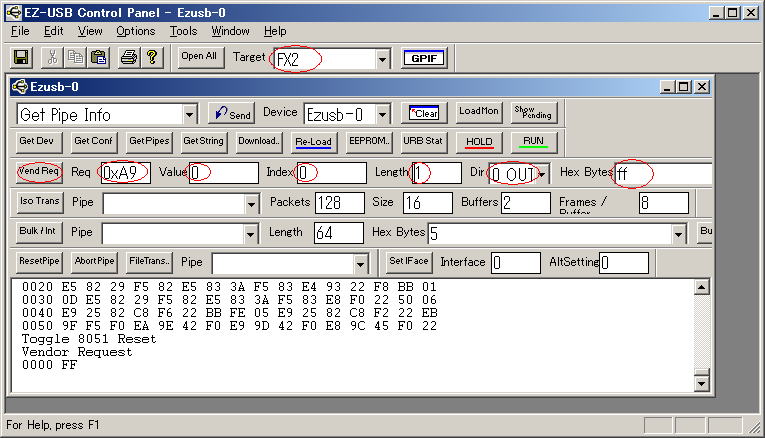

そして下記のようにVendReqの項目をセットして、VendReqボタンを押します。
（これでＥＥＰＲＯＭの１バイト目に0xffが書き込まれます）

その後、EEPROMを有効にしてＵＳＢケーブルを抜き差ししても、ＥＥＰＲＯＭからプログラムをロードしなくなります。ＥＥＰＲＯＭボタンを使って書き込みたいＥＥＰＲＯＭイメージ(iicファイル）を指定します。
