＜ＵＳＢ−ＡＴＡブリッジの作成＞

Ｃｙｐｒｅｓｓ社ではＦＸ２のリファレンス（評価用）キットとしてＵＳＢ−ＡＴＡブリッジを提供しています。

こちらからダウンロードできますのでダウンロードしてください。
このリファレンスキットはＦＸ２のＧＰＩＦを使いこなしているといった意味でも非常に重要なもので、もちろんソースコード、回路図、バイナリイメージなど必要なものは全てそろっています。
このリファレンスキットで使用しているのはCY7C68013-56というＦＸ２シリーズの中で最もピン数の少ない５６ピンタイプのものを使用しています。CY7C68013-128ACは上位コンパチなので、このキットに含まれるバイナリもそのまま利用できます。

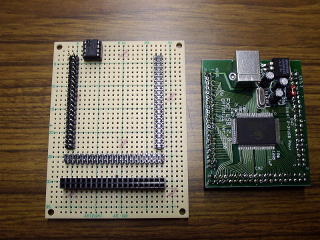

とりあえず最小のコストで、「ＵＳＢ−ＡＴＡブリッジ」を実験してみるためにこんなものを作って見ました。
ＩＤＥケーブルが無くても、ダイレクトにＨＤＤと接続できます。材料費は３００円程度ですので、ひとつ作っておくと便利です便利です。

iicファイル、hexファイルはこちらにおいて置きます。

＜MINI　FX2＞

MINI FX2は基盤にEEPROM(24LC64)を内臓していますので、簡単な変換基板を作成することでUSB-ATAブリッジを作成することが出来ます。

回路図は

＜ＦＸ２　ＵＳＢ２．０＞

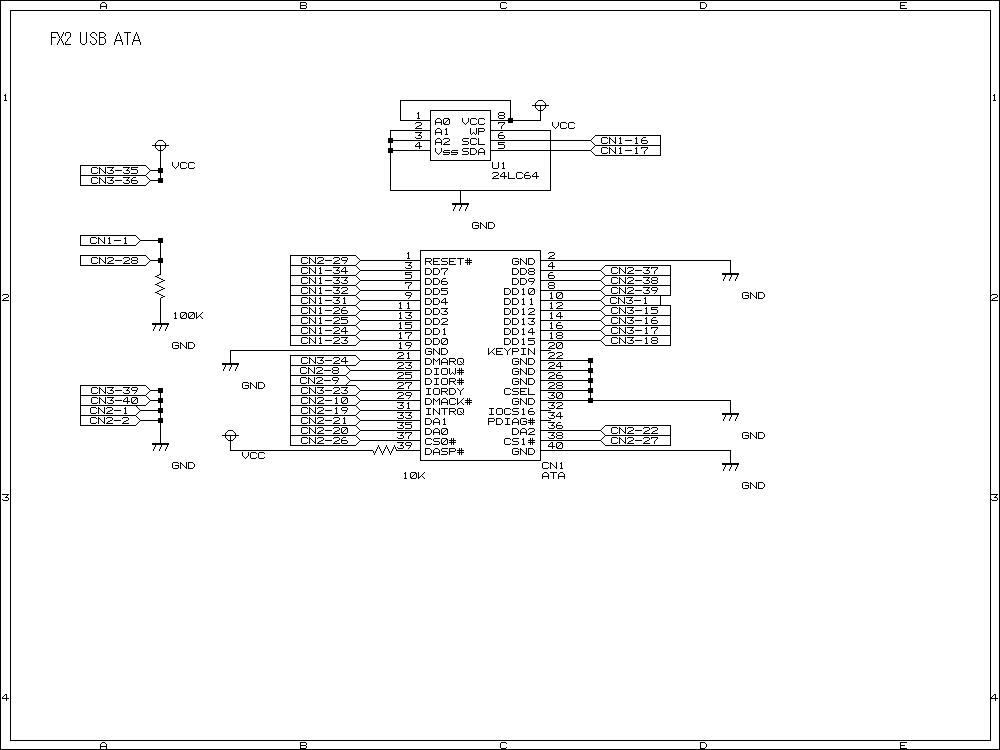

回路図は

回路図ダウンロードはこちら

使い方は簡単で、ＦＸ２基板と変換基板、ＨＤＤを合体させてＨＤＤの電源を供給すればＯＫです。
変換基板上にＥＥＰＲＯＭ（２４ＬＣ６４）をオプションで搭載できますので、EZ-USBのコントロールパネルで、
リファレンスキットに含まれるiicファイルを焼きこんで使えます。
ＥＥＰＲＯＭを使わない場合はｈｅｘファイルをEZ-USBのコントロールパネルでダウンロードすればＯＫです。
WinMe以降のＯＳであれば、デバイスドライバすら組み込まずにＨＤＤがＯＳに認識されるはずです。
