ここではキットの組み立てを解説します。
（V2.0以前のキットの組み立て方はこちらを参照してください）

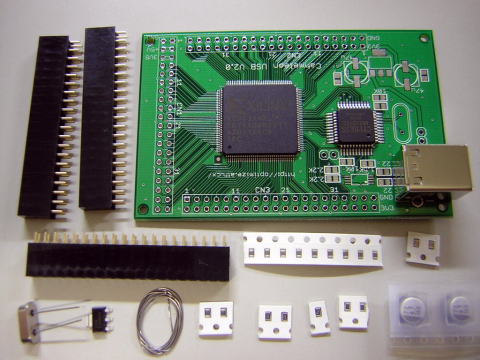

まずキットが届きましたら部品を確認してください。
| 部品 |
数 |
備考 |
| IC実装済み専用プリント基板 |
1 |
AN2135SCとXC95144XLを実装済み |
| クリスタル（12ＭＨｚ） |
1 |
極性無 |
| ＵＳＢ−Ｂコネクタ |
1 |
基板の裏面に仮止めしてありますので、取り外してご使用ください |
| チップ抵抗 2.2KΩ |
2 |
222 |
| チップ抵抗 22Ω |
2 |
220 or 22R |
| チップ抵抗 1.5KΩ |
1 |
152 |
| チップ抵抗 10ΩK |
2 |
103 |
| 電解コンデンサ(SMD) 47uF |
2 |
極性あり |
| レギュレータ(IRU1206-33) |
1 |
極性あり |
| チップコンデンサ .1uF |
9 |
極性無 |
| チップコンデンサ 22pF |
2 |
極性無 |
| ４０Ｐピンフレーム |
3 |
|
| 極細はんだ |
1 |
|
組み立て手順

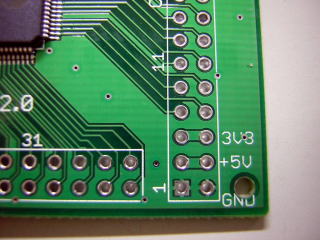

- 極まれに、基板製造上の不具合がある場合がありますので、念のため組み立て前に、各電源ライン（+5V、+3.3V、GND）間がショートしていないかテスターの導通モードで確認しておきます。(+3.3VとGND間が数K〜数MΩになるのは正常で、ショートの場合は０Ωになります）
（USBコネクタは基板の裏面に仮止めしてありますので、取り外してください）

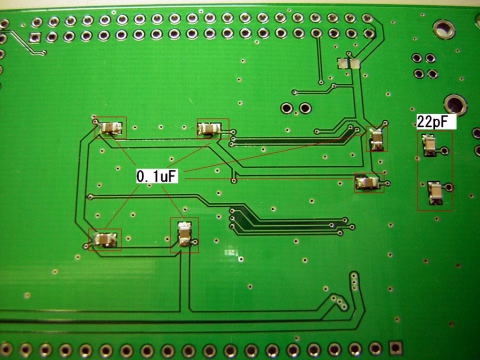

- 裏面のチップコンデンサから半田付けします。チップ部品の半田付けはこちらのページを参考にしてください。

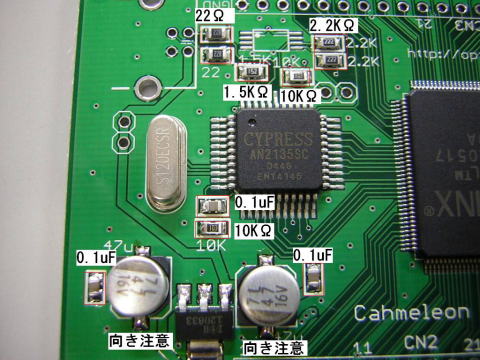

- 表面も半田付けします。背の低い部品から順番に半田付けします。電解コンデンサには向き（極性）がありますので注意してください。
- USBコネクタを半田付けしたら、電源を入れる前に各電源ライン（+5V、+3.3V、GND）間がショートしていないかテスターの導通モードで確認しておきます。
- CypressのＨＰからダウンロードしたＥＺ−ＵＳＢ開発キットのソフトはＰＣにインストールしていますか？もし未インストールならインストールしてください。そしてＰＣを立ち上げた状態で、カメレオンＵＳＢと接続して見てください。ドライバが勝手にインストールされるはずです。（もしかしたらWindowsの種類によって違うかも）

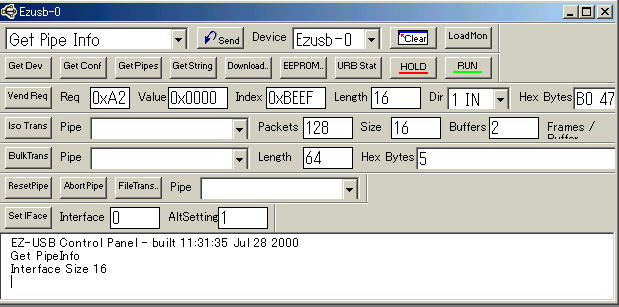

ドライバのインストールが終わったら、スタート->プログラム->Cypress->USB->EZ-USB Control Panelを起動して見てください。こんな画面が出ればEZ-USBはちゃんと動作しています。
うまくいきましたらカメレオンＵＳＢからＵＳＢケーブルを抜いてください。
- 最後に４０ピンのピンフレームを半田付けして完成です。
（ピンフレームを最後にしないと修正（リワーク）作業がしにくくなります）
